Nokta Invenio Pro

Nokta Invenio Pro : système professionnel d'imagerie 3D et de détection grande profondeur

Le Nokta Invenio Pro représente la version la plus complète du système d'imagerie développé par Nokta Detection Technologies. Il associe la détection de métaux, l'analyse des anomalies du sol et l'imagerie 3D en temps réel afin d'apporter davantage d'informations qu'un détecteur de métaux conventionnel.

Grâce à la technologie IPTU (Integrated Positional Tracking Unit), le système suit les déplacements du disque pendant le balayage et utilise ces données pour générer une représentation graphique destinée à aider l'utilisateur à interpréter la position, la profondeur, les dimensions et la forme approximative des anomalies détectées.

La version Pro se distingue notamment par ses 3 fréquences sélectionnables de 5, 14 et 20 kHz, ses 3 disques DD étanches et sa batterie supplémentaire haute capacité, ce qui lui permet de s'adapter à des recherches très différentes, des cibles métalliques classiques aux grosses masses profondes.

Il fait partie de notre sélection de détecteurs grande profondeur et grosses masses destinés aux utilisateurs expérimentés et aux applications spécialisées.

Pourquoi choisir le Nokta Invenio Pro ?

Un détecteur traditionnel fournit principalement une réponse sonore et un indice numérique. L'Invenio Pro ajoute une dimension supplémentaire en transformant les données recueillies pendant le balayage en une représentation graphique directement visible sur son grand écran couleur.

L'utilisateur peut ainsi obtenir des indications complémentaires sur :

• la position approximative de la cible ;
• sa profondeur estimée ;
• ses dimensions approximatives ;
• sa forme graphique estimée ;
• les anomalies du terrain ;
• certaines variations pouvant correspondre à des cavités ou des structures enfouies.

Ces informations constituent une aide à l'interprétation. Elles ne doivent pas être considérées comme une photographie du sous-sol ni comme une identification certaine de la nature de la cible.

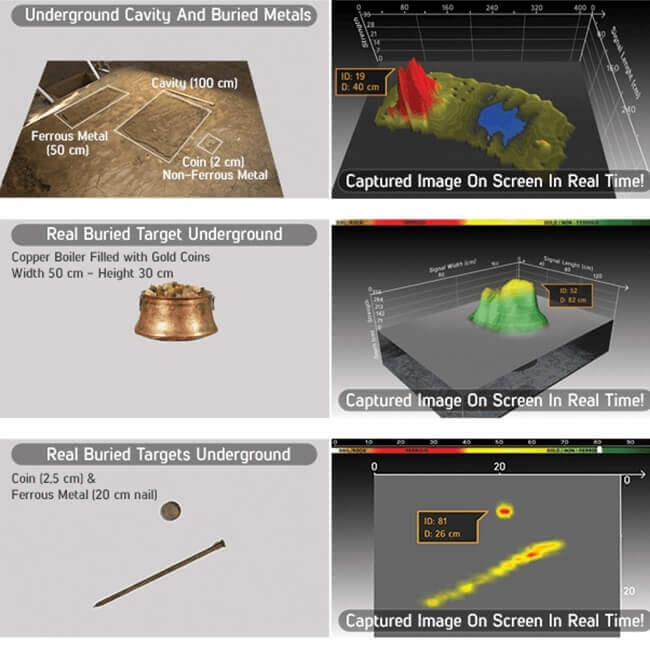

Imagerie 3D en temps réel

La principale caractéristique du Nokta Invenio Pro est son système d'imagerie en temps réel.

Pendant le balayage, les signaux provenant du disque sont associés aux informations de déplacement fournies par l'IPTU. Le logiciel embarqué peut alors générer une représentation graphique permettant à l'utilisateur d'analyser plus précisément la zone prospectée.

Cette approche est particulièrement intéressante lorsque la recherche concerne une grosse cible, une structure enfouie ou une anomalie importante du sous-sol et qu'il est utile de disposer d'informations supplémentaires avant d'entreprendre une excavation.

L'image 3D n'est pas une photographie de l'objet

Il est essentiel de distinguer l'imagerie de l'Invenio Pro d'une véritable photographie du sous-sol.

Le système interprète les données de détection et de positionnement pour générer une représentation graphique estimative. La qualité de cette représentation dépend notamment :

• de la taille de la cible ;
• de sa profondeur ;
• de son orientation ;
• de la nature du terrain ;
• de la minéralisation ;
• de la régularité du balayage.

IPTU : le système de suivi des mouvements

L'IPTU (Integrated Positional Tracking Unit) constitue le cœur du système d'imagerie.

Ce capteur suit les mouvements du détecteur dans l'espace et permet au logiciel d'associer chaque réponse métallique à une position pendant le balayage.

Pour exploiter correctement ce système, l'utilisateur doit adopter des mouvements lents, réguliers et méthodiques. Une trajectoire irrégulière ou des changements brusques de hauteur peuvent réduire la cohérence de la représentation graphique.

Trois fréquences : 5, 14 et 20 kHz

Contrairement à l'Invenio standard qui fonctionne à 14 kHz, le Nokta Invenio Pro propose trois fréquences sélectionnables : 5 kHz, 14 kHz et 20 kHz.

Cette polyvalence permet d'adapter davantage le détecteur au type de cible recherché.

5 kHz

La fréquence de 5 kHz est particulièrement intéressante lorsque la priorité concerne les grosses cibles métalliques et la recherche en profondeur.

14 kHz

La fréquence de 14 kHz offre un compromis polyvalent entre sensibilité, profondeur et capacité à détecter différents types de cibles.

20 kHz

La fréquence de 20 kHz améliore la sensibilité aux cibles plus petites et faiblement conductrices.

Cette sélection de fréquences constitue l'une des principales différences avec le Nokta Invenio standard.

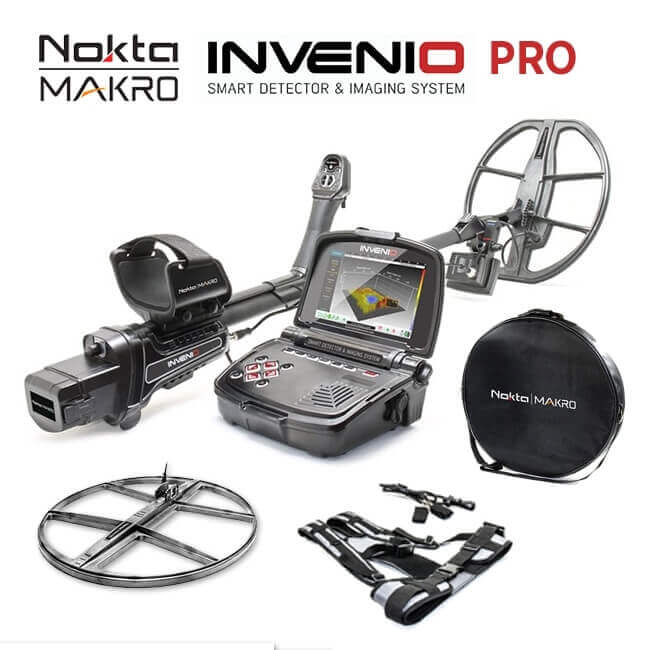

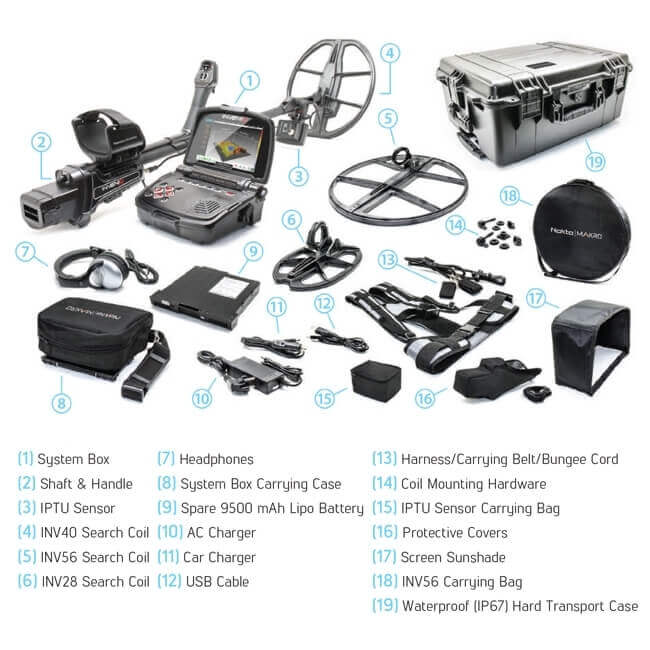

Trois disques DD étanches pour trois approches de recherche

L'Invenio Pro est fourni avec 3 disques Double-D étanches, permettant d'adapter plus précisément l'appareil à l'objectif de prospection.

Disque INV28 – 28 × 18 cm

Le INV28 est le plus compact des trois disques. Il offre davantage de maniabilité et convient mieux aux recherches générales ou aux zones dans lesquelles la précision du balayage est importante.

Disque INV40 – 40 × 35 cm

Le INV40 offre davantage de couverture et constitue un bon compromis entre surface prospectée, profondeur et maniabilité.

Disque INV56 – 56 × 49 cm

Le grand INV56 DD de 56 × 49 cm est spécifique à la version Pro. Il est destiné aux recherches de grosses masses métalliques et aux objectifs nécessitant davantage de couverture et de profondeur.

C'est l'un des principaux avantages de l'Invenio Pro par rapport à l'Invenio standard.

Détection des métaux, anomalies du sol et cavités potentielles

L'Invenio Pro ne se limite pas à la détection d'objets métalliques.

Son mode Ground Anomaly & Cavity permet d'analyser certaines variations du terrain susceptibles de correspondre à :

• des cavités ;
• des vides ;
• des structures enfouies ;
• des perturbations importantes du sous-sol.

Une anomalie détectée ne signifie toutefois pas automatiquement qu'une cavité est présente. La nature géologique du sol peut également générer des différences importantes dans les données recueillies.

Six modes de recherche

Le Nokta Invenio Pro propose 6 modes de recherche divisés entre modes statiques et dynamiques.

Modes Non-Motion

• Basic ;
• Expert ;
• Ground Anomaly & Cavity.

Modes Motion

• All Metal ;
• Fast ;
• Deep.

Ces modes permettent d'adapter le comportement du système selon que la recherche concerne une cible métallique classique, une grosse masse ou une anomalie du terrain.

Identification des cibles et fonctions avancées

En complément de l'imagerie, l'Invenio Pro dispose de nombreuses fonctions rencontrées sur les détecteurs professionnels.

• Target ID de 00 à 99 ;
• sensibilité réglable de 01 à 99 ;
• Iron Audio ;
• Tone Break ;
• filtre Notch ;
• Pinpoint ;
• décalage de fréquence ;
• vibration.

Ces outils permettent de compléter l'analyse graphique par des informations de détection plus conventionnelles.

Compensation des effets de sol

L'Invenio Pro propose plusieurs méthodes de compensation des effets de sol :

• automatique ;
• manuelle ;
• Tracking.

Cette flexibilité permet d'adapter le comportement du détecteur aux variations de minéralisation rencontrées pendant les recherches.

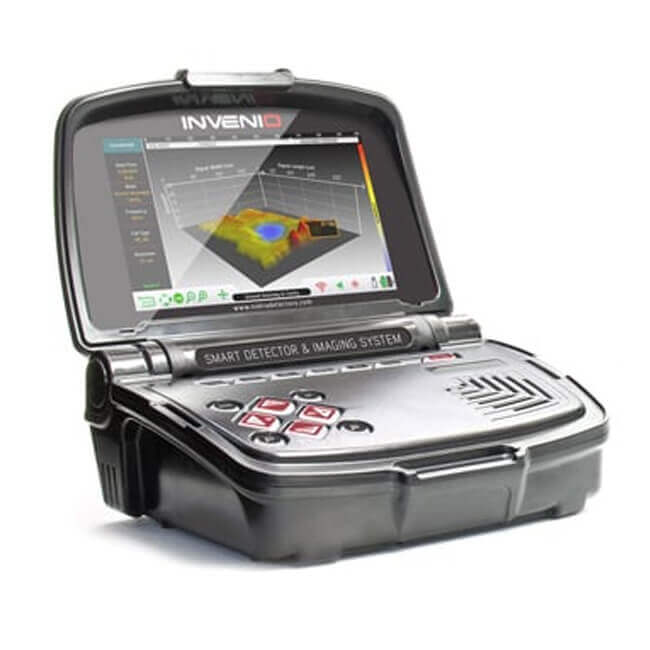

Un ordinateur de terrain sous Linux

Le Nokta Invenio Pro repose sur une véritable plateforme informatique embarquée.

Son unité principale fonctionne sous Linux et utilise OpenGL pour le traitement graphique.

Son écran TFT couleur de 7 pouces affiche une résolution de 800 × 480 pixels et permet de visualiser directement sur le terrain :

• les réponses de cible ;
• les représentations graphiques ;
• les paramètres de détection ;
• les informations liées aux anomalies du sol.

Le système bénéficie également d'un rétroéclairage, d'une lampe LED et d'une interface multilingue incluant le français.

Batteries et autonomie renforcée sur la version Pro

Le système Invenio Pro utilise plusieurs batteries lithium-polymère.

• batterie de canne : 7,4 V / 5400 mAh ;
• batterie principale du boîtier : 7,4 V / 5500 mAh ;
• batterie supplémentaire Pro : 7,4 V / 9500 mAh.

Nokta annonce une autonomie approximative de :

• 9 heures pour la batterie de la canne ;
• 5 heures pour la batterie principale du boîtier ;
• 9 heures avec la batterie supplémentaire 9500 mAh.

Cette batterie supplémentaire constitue un avantage important pour les missions de longue durée.

À quels utilisateurs s'adresse le Nokta Invenio Pro ?

Le Nokta Invenio Pro est avant tout un système destiné aux utilisateurs expérimentés.

Son niveau de réglage, la variété des disques et surtout l'interprétation des représentations graphiques demandent davantage d'apprentissage qu'un détecteur traditionnel.

Pour les recherches de grosses masses

Avec son disque INV56 de 56 × 49 cm et sa fréquence basse de 5 kHz, l'Invenio Pro est particulièrement adapté aux recherches visant des cibles métalliques volumineuses et profondément enfouies.

Il appartient donc pleinement à la famille des détecteurs grosses masses et grande profondeur.

Pour l'analyse des anomalies du sous-sol

Le mode Ground Anomaly & Cavity permet également de rechercher certaines variations importantes du sol pouvant nécessiter une analyse complémentaire.

Pour les utilisateurs qui souhaitent davantage d'informations avant de creuser

L'imagerie 3D peut aider l'utilisateur à déterminer si un signal semble correspondre à une petite cible, une masse plus importante ou une anomalie complexe avant d'engager une excavation.

Invenio Pro ou Invenio standard ?

Les deux versions reposent sur la même philosophie d'imagerie et utilisent la technologie IPTU.

L'Invenio Pro apporte toutefois plusieurs avantages supplémentaires :

• 3 fréquences : 5, 14 et 20 kHz contre 14 kHz sur le standard ;
• 3 disques contre 2 ;
• grand disque INV56 de 56 × 49 cm ;
• batterie supplémentaire 9500 mAh ;
• équipement destiné aux longues missions et grosses masses.

Pour un utilisateur qui recherche principalement une imagerie avancée avec les disques INV28 et INV40, le Nokta Invenio standard reste une alternative pertinente.

Conseils d'utilisation

Avant chaque session, sélectionnez le disque et la fréquence adaptés à votre objectif.

À titre général :

• INV28 : recherche plus précise et maniable ;
• INV40 : compromis entre couverture et profondeur ;
• INV56 : grosses masses et recherches profondes.

Pour obtenir une représentation graphique cohérente :

1. effectuez correctement la compensation des effets de sol ;
2. sélectionnez le mode adapté ;
3. maintenez une hauteur de disque régulière ;
4. effectuez des balayages lents et parallèles ;
5. évitez les changements brusques de trajectoire ;
6. analysez plusieurs passages avant de tirer une conclusion.

Entretien et conservation

Après chaque utilisation :

• nettoyez les disques de détection ;
• retirez la terre et la poussière de la canne ;
• contrôlez les câbles et connecteurs ;
• vérifiez la fixation de l'IPTU ;
• nettoyez l'écran avec un chiffon doux ;
• laissez sécher le matériel avant rangement ;
• stockez l'ensemble à l'abri de l'humidité et des températures extrêmes.

Utilisez la valise rigide fournie pour protéger les différents éléments lors du transport et des déplacements.

Ce qui distingue le Nokta Invenio Pro

Le Nokta Invenio Pro se distingue par la combinaison de technologies rarement réunies dans un seul système de détection.

Ses principaux atouts sont :

• imagerie 3D en temps réel ;
• technologie IPTU ;
• 3 fréquences de fonctionnement : 5, 14 et 20 kHz ;
• 3 disques DD étanches : INV28, INV40 et INV56 ;
• analyse des métaux et anomalies du sol ;
• écran couleur 7 pouces ;
• Linux embarqué et traitement graphique OpenGL ;
• batterie supplémentaire 9500 mAh.

Cette configuration en fait l'une des solutions les plus complètes de la gamme détecteurs Nokta pour les applications spécialisées. :contentReference[oaicite:2]{index=2}

Conclusion : pourquoi choisir le Nokta Invenio Pro ?

Le Nokta Invenio Pro représente le niveau d'équipement le plus élevé de la gamme Invenio. Il associe imagerie 3D en temps réel, technologie IPTU, trois fréquences sélectionnables et trois disques de détection afin de couvrir des objectifs de recherche très différents.

Sa capacité à fournir des informations graphiques sur les cibles, à analyser certaines anomalies du sous-sol et à exploiter le grand disque INV56 en fait une solution particulièrement adaptée aux grosses masses, recherches profondes et investigations spécialisées.

La batterie supplémentaire haute capacité, la valise rigide et l'équipement complet de la version Pro renforcent encore son intérêt pour les utilisateurs amenés à travailler pendant de longues sessions.

Pour comparer cette technologie avec d'autres solutions spécialisées, consultez également notre sélection de détecteurs grande profondeur.

Choisissez le Nokta Invenio Pro si vous recherchez un système professionnel capable de combiner détection métallique, analyse des anomalies du terrain et imagerie graphique avancée avec un équipement spécialement conçu pour les recherches les plus exigeantes.
