Détecteur Nokta Invenio

Nokta Invenio : détecteur de métaux avec imagerie 3D en temps réel

Le Nokta Invenio est un système de détection professionnel conçu pour aller beaucoup plus loin qu'un détecteur de métaux conventionnel. Grâce à son système d'imagerie 3D en temps réel et à la technologie IPTU (Integrated Positional Tracking Unit), il analyse les mouvements du disque et fournit une représentation graphique destinée à faciliter l'interprétation des cibles et anomalies détectées dans le sous-sol.

Là où un détecteur classique fournit principalement un signal sonore et un indice numérique, l'Invenio peut apporter des informations complémentaires sur la position, la profondeur estimée, les dimensions et la forme approximative d'une cible métallique.

Il dispose également d'un mode spécifique consacré aux anomalies du sol et aux cavités potentielles, ce qui le destine particulièrement aux recherches de grosses masses, structures enfouies et variations importantes du sous-sol.

Le Nokta Invenio appartient ainsi à la catégorie des détecteurs grande profondeur et grosses masses, destinés aux utilisateurs expérimentés recherchant un niveau d'analyse supérieur à celui d'un détecteur traditionnel.

Pourquoi choisir le Nokta Invenio ?

Dans certaines recherches spécialisées, savoir qu'une cible est présente ne suffit pas. L'utilisateur peut également vouloir déterminer si le signal semble correspondre à une petite cible isolée, une structure plus importante ou une anomalie du terrain avant d'entreprendre une excavation.

Le Nokta Invenio a précisément été développé dans cette logique. Il associe la détection VLF traditionnelle à un système d'analyse graphique capable d'exploiter les déplacements du disque pour représenter les informations recueillies pendant le balayage.

Il permet notamment d'obtenir des indications sur :

• la position approximative de la cible ;
• sa profondeur estimée ;
• ses dimensions approximatives ;
• sa forme graphique estimée ;
• certaines anomalies du sous-sol ;
• des variations pouvant correspondre à des cavités ou structures enfouies.

Ces informations constituent une aide à l'interprétation. Elles ne doivent pas être assimilées à une photographie du sous-sol ni à une identification certaine de la nature d'un objet avant son extraction.

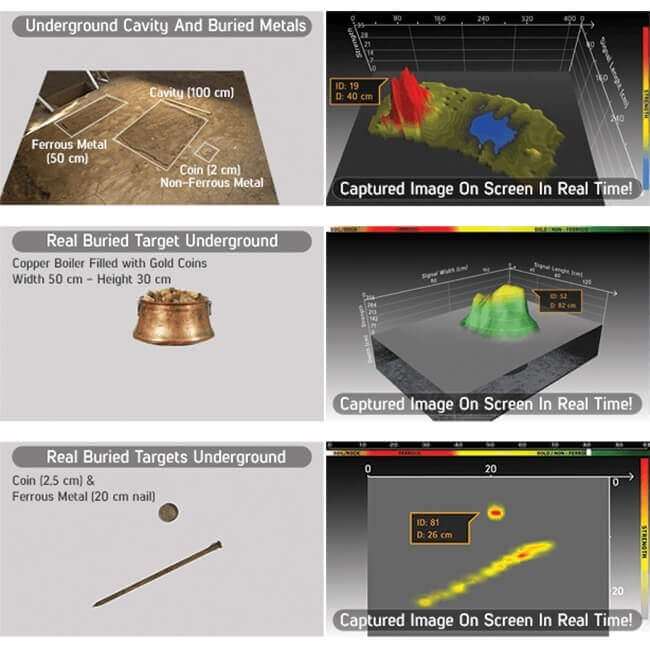

Une véritable imagerie 3D en temps réel

L'une des principales particularités du Nokta Invenio réside dans sa capacité à générer une représentation graphique dynamique des cibles détectées.

Pendant le balayage, les informations provenant du disque et du système de positionnement sont analysées par l'unité principale. Le résultat est affiché sur un grand écran couleur TFT de 7 pouces offrant une résolution de 800 x 480 pixels.

Cette visualisation aide l'utilisateur à interpréter les caractéristiques générales du signal avant de décider s'il est pertinent d'approfondir l'investigation.

L'imagerie 3D ne correspond pas à une photographie du sous-sol

Il est important de bien comprendre le fonctionnement de cette technologie. L'Invenio ne produit pas une image photographique permettant de reconnaître visuellement un objet enfoui.

Le système transforme les données de détection et de positionnement en une représentation graphique interprétable. La précision obtenue dépend notamment de la cible, de sa profondeur, de son orientation, de la nature du sol et de la qualité du balayage réalisé par l'utilisateur.

IPTU : le système de suivi des mouvements du Nokta Invenio

La technologie IPTU (Integrated Positional Tracking Unit) constitue l'un des éléments essentiels du fonctionnement de l'Invenio.

Ce capteur suit les déplacements du système de détection pendant le balayage. Le logiciel peut ainsi associer les signaux reçus à la position du disque afin de reconstruire une représentation cohérente de la zone analysée.

Pour obtenir les meilleurs résultats, l'utilisateur doit donc effectuer des mouvements lents, réguliers et méthodiques. Un balayage désordonné ou trop rapide peut réduire la qualité des informations graphiques produites.

Détection des métaux, anomalies du sol et cavités potentielles

Le Nokta Invenio ne se limite pas à la recherche de masses métalliques. Parmi ses six programmes figurent des modes spécifiques destinés à l'analyse des anomalies du sol et cavités.

Le système peut mettre en évidence certaines variations importantes du terrain susceptibles de correspondre à :

• des cavités ;
• des vides ;
• des structures enfouies ;
• des modifications importantes du sous-sol.

La présence d'une anomalie graphique ne constitue cependant pas une confirmation automatique de la présence d'une cavité. La géologie, l'humidité, la minéralisation et la structure naturelle du sol peuvent également influencer les résultats.

Un détecteur VLF fonctionnant à 14 kHz

Le Nokta Invenio standard fonctionne en VLF à 14 kHz. Cette fréquence est utilisée pour la détection métallique tandis que le système IPTU et le traitement graphique ajoutent la dimension d'imagerie et d'analyse.

Il ne faut pas confondre cette version avec le Nokta Invenio Pro, qui ajoute notamment les fréquences 5 kHz et 20 kHz ainsi qu'un troisième disque INV56 destiné aux recherches de très grosses cibles.

Six modes de recherche pour différents types d'analyse

Le Nokta Invenio dispose de 6 modes de recherche répartis entre modes statiques et dynamiques.

Modes statiques

• Basic ;
• Expert ;
• Ground Anomaly & Cavity.

Modes dynamiques

• All Metal ;
• Fast ;
• Deep.

Cette combinaison permet d'adapter l'utilisation de l'appareil selon que l'objectif principal concerne la détection métallique traditionnelle, la recherche en profondeur ou l'analyse d'anomalies du terrain.

Discrimination et identification numérique des cibles

Malgré son orientation spécialisée, l'Invenio conserve de nombreuses fonctions rencontrées sur les détecteurs de métaux professionnels.

Il dispose notamment de :

• Target ID de 0 à 99 ;
• Iron Audio ;
• Tone Break ;
• filtre Notch ;
• Pinpoint ;
• décalage de fréquence ;
• sensibilité réglable de 1 à 99.

Ces fonctions permettent d'affiner le comportement du détecteur en complément de l'analyse graphique fournie par le système.

Compensation des effets de sol automatique, manuelle ou Tracking

Les caractéristiques du terrain peuvent fortement influencer le comportement d'un détecteur grande profondeur.

Le Nokta Invenio propose donc trois méthodes de compensation des effets de sol :

• automatique ;
• manuelle ;
• Tracking avec suivi de l'évolution du terrain.

Le choix dépend des conditions rencontrées et de l'expérience de l'utilisateur.

Un véritable système informatique de terrain

L'Invenio repose sur une plateforme informatique embarquée beaucoup plus avancée que celle d'un détecteur traditionnel.

Son unité principale fonctionne sous Linux embarqué et utilise un moteur graphique OpenGL pour le traitement et l'affichage des données.

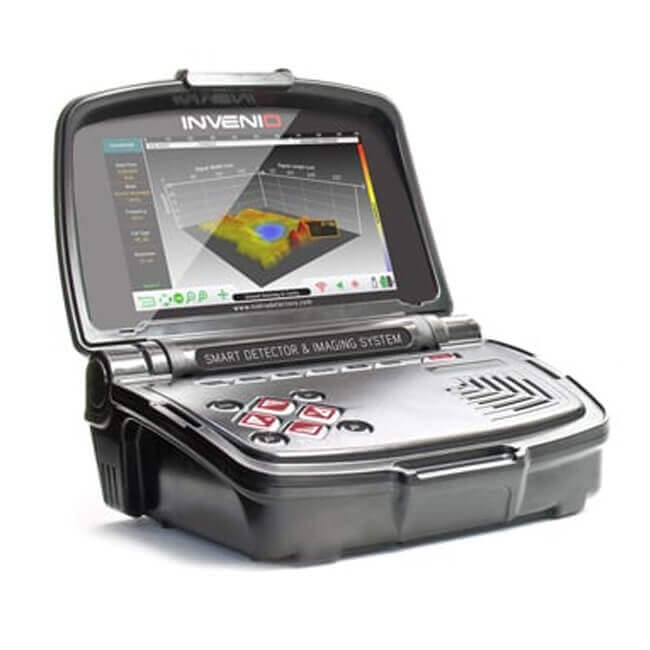

Son écran TFT couleur de 7 pouces permet de visualiser les résultats directement sur le terrain sans avoir à connecter le détecteur à un ordinateur externe.

Le système dispose également de :

• rétroéclairage de l'écran ;
• lampe LED ;
• vibration ;
• interface multilingue incluant le français.

Deux disques DD pour adapter la recherche

Dans sa configuration standard, l'Invenio est conçu pour fonctionner avec deux disques étanches DD :

• INV28 DD 28 x 18 cm ;
• INV40 DD 40 x 35 cm.

Le disque INV28 offre un format plus compact pour conserver davantage de maniabilité et travailler des zones où la précision de balayage est importante.

Le disque INV40 apporte une couverture plus importante et devient particulièrement intéressant lorsque la priorité concerne les cibles volumineuses et la prospection de grandes surfaces.

Les utilisateurs recherchant un troisième disque encore plus imposant peuvent se tourner vers l'Invenio Pro avec disque INV56.

À quels utilisateurs s'adresse le Nokta Invenio ?

Le Nokta Invenio est avant tout destiné aux utilisateurs expérimentés et aux recherches spécialisées. Son intérêt principal réside dans sa capacité à fournir davantage d'informations qu'un détecteur traditionnel avant une éventuelle excavation.

Il fait partie des appareils les plus spécialisés de la gamme des détecteurs de métaux Nokta.

Pour les prospecteurs expérimentés

Les utilisateurs habitués à interpréter des signaux de détection peuvent exploiter les informations graphiques pour compléter leur analyse.

L'Invenio apporte notamment une indication supplémentaire sur la profondeur estimée, la taille et la représentation approximative de la cible.

Pour la recherche de grosses masses métalliques

L'Invenio est particulièrement adapté aux recherches de grosses cibles métalliques et structures enfouies.

Il peut notamment présenter un intérêt pour la localisation de :

• grosses masses métalliques ;
• structures métalliques importantes ;
• anciennes installations ;
• objets volumineux enfouis ;
• zones présentant des anomalies importantes.

Pour comparer les différentes technologies destinées à ce type de recherche, consultez notre sélection de détecteurs grosse masse et grande profondeur.

Pour certaines recherches techniques autorisées

Les capacités d'analyse de l'Invenio peuvent également présenter un intérêt dans certaines recherches techniques ou études du sous-sol réalisées dans un cadre autorisé.

L'utilisation d'un détecteur de métaux reste soumise à la réglementation applicable au pays, au terrain et à la nature de la recherche. L'utilisateur doit donc disposer des autorisations nécessaires avant toute prospection.

Le Nokta Invenio est-il adapté aux débutants ?

L'Invenio n'est pas le détecteur que nous conseillerions en priorité pour une première expérience de la détection de métaux.

Son fonctionnement, ses nombreuses fonctions et surtout l'interprétation des représentations graphiques demandent une période d'apprentissage et une bonne compréhension du terrain.

Un utilisateur expérimenté sera généralement mieux placé pour distinguer une réponse cohérente d'une anomalie provoquée par la géologie ou par un balayage imparfait.

Comment obtenir une imagerie plus fiable avec l'Invenio ?

La qualité du balayage est essentielle pour exploiter correctement le système IPTU.

Avant et pendant la recherche :

1. effectuez la compensation des effets de sol conformément aux recommandations Nokta ;
2. sélectionnez le mode adapté à votre objectif ;
3. maintenez le disque à une hauteur aussi régulière que possible ;
4. effectuez des mouvements lents et méthodiques ;
5. évitez les changements brusques de trajectoire ;
6. analysez plusieurs passages avant de tirer une conclusion ;
7. comparez les informations graphiques avec les caractéristiques du terrain.

Une représentation affichée à l'écran doit toujours être interprétée comme une donnée de détection et non comme une preuve certaine de la nature de la cible.

Autonomie et alimentation

L'Invenio utilise deux batteries lithium-polymère intégrées à son système :

• batterie de la canne : 7,4 V / 5400 mAh ;
• batterie du boîtier système : 7,4 V / 5500 mAh.

L'autonomie annoncée est d'environ 9 heures pour la batterie de la canne et d'environ 5 heures pour le boîtier système, selon les conditions d'utilisation.

Cette architecture reflète la nature particulière de l'Invenio : il ne s'agit pas seulement d'un détecteur, mais d'un ensemble combinant détection, capteurs de positionnement et traitement graphique.

Entretien et conservation du Nokta Invenio

Compte tenu du niveau technologique et du nombre de composants du système, un entretien régulier est recommandé.

Après chaque sortie :

• retirez la terre et la poussière présentes sur les disques ;
• nettoyez la canne et les fixations ;
• contrôlez l'état des câbles et connecteurs ;
• vérifiez la fixation du capteur IPTU ;
• nettoyez l'écran avec un chiffon doux adapté ;
• laissez sécher les éléments avant rangement s'ils ont été exposés à l'humidité ;
• stockez le système dans un endroit sec, à l'abri des températures extrêmes.

L'unité principale et son écran doivent être transportés avec précaution afin d'éviter les chocs susceptibles d'endommager les composants électroniques.

Ce qui distingue le Nokta Invenio

Le Nokta Invenio ne se contente pas de signaler la présence d'un objet métallique. Son principal intérêt réside dans l'association de la détection VLF, du capteur IPTU et d'un système d'imagerie en temps réel capable d'afficher des informations visuelles sur les cibles et certaines anomalies du terrain.

Son écran couleur 7 pouces, son environnement Linux embarqué, son moteur graphique OpenGL, ses modes dédiés aux cavités et sa capacité à afficher la profondeur et les dimensions approximatives des cibles en font un appareil très différent d'un détecteur de loisir conventionnel.

Cette technologie ne dispense pas de l'expérience de l'utilisateur. Au contraire, l'Invenio prend tout son intérêt lorsqu'il est utilisé méthodiquement par un prospecteur capable de confronter les informations de l'appareil à la réalité géologique du terrain.

Conclusion : pourquoi choisir le Nokta Invenio ?

Le Nokta Invenio est un système de détection spécialisé destiné aux utilisateurs qui recherchent davantage qu'un simple signal sonore ou un indice numérique. Son imagerie 3D en temps réel, son capteur IPTU et son grand écran couleur permettent d'obtenir des informations supplémentaires sur la position, la profondeur et les dimensions approximatives des anomalies détectées.

Il est particulièrement adapté à la recherche de grosses masses métalliques, structures enfouies et anomalies du sous-sol, ainsi qu'aux utilisateurs souhaitant analyser plus méthodiquement une zone avant toute excavation.

Pour les besoins encore plus exigeants, l'Invenio Pro ajoute notamment un troisième disque INV56 et plusieurs fréquences de détection. Vous pouvez également comparer l'Invenio aux autres détecteurs grande profondeur disponibles selon le type de cible et de terrain recherché.

Choisissez le Nokta Invenio si vous recherchez un détecteur professionnel capable de combiner détection métallique, analyse graphique et recherche d'anomalies du terrain dans une plateforme technologique spécialement conçue pour les investigations spécialisées.
